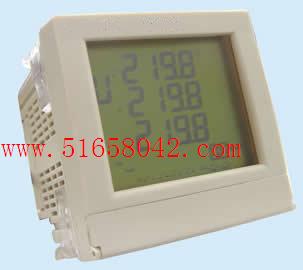

智能網絡電力儀表 型號：ZWT-WT-96C1A
◆三相全電量測量
◆4DI
◆2DO
◆2路電度脈沖輸出
◆4時段分時電度計量
◆RS485接口，MODBUS-RTU協議
◆協議可靈活配置，兼容大多數同類儀表
智能網絡電力儀表（以下簡稱本儀表）是集遙測、遙信、遙控于一體的智能配電儀表，可廣泛應用于變電站自動化、配電自動化、智能建筑，以及企業內部的電能測量、管理和考核。
本儀表可測量和顯示所有的常用電力參數(如：電壓、電流、有功/無功/視在功率、頻率、四象限電能等)，具有開關量輸入/輸出，以及電度脈沖輸出功能，高性價比，可直接取代多種儀表、繼電器、變送器及其它元件。本儀表可與上位機數字通訊，共同構成智能配電系統。
特點：
1.測量和顯示：可測量、顯示、遠傳三相電壓、電流、有功/無功/視在功率、功率因數、頻率、四象限電能（輸入有功、輸出有功、感性無功和容性無功）（注：電能數值可用作企業內部二級計量管理考核及核算，不作計量付費使用）。
2.遙信功能：4個開關量輸入（4DI），可實時監視開關狀態。
3.遙控功能：2個開關量輸出（2DO），可遙控開關的分合。
4.電度脈沖輸出功能：2路電度脈沖輸出（有功和無功電度脈沖，集電極開路光耦輸出），配合外部計數裝置，實現電能計量。
5.實時時鐘功能，4時段分時電度計量。
6.通訊功能：RS485接口，ModBUS-RTU協議。
7.協議靈活配置功能：可通過后臺配置軟件，對ModBUS-RTU協議的功能碼、各寄存器的數據類型、處理系數以及寄存器地址進行靈活配置，以此可兼容大多數同類型的儀表。
8.顯示功能：實時顯示各種測量值、DI及DO狀態。
9.設置功能：可以設置各種儀表參數，掉電不丟失。
|
項 目 |
參 數 |
|
輸
入
/
測
量
/
顯
示 |
網 絡 |
三相三線（3P3L）/ 三相四線（3P4L）可配置 |
|
電
壓 |
額定值 |
AC400V（或AC100V）（訂貨時請注明） |
|
過負荷 |
測量：1.2 倍，瞬時：2 倍/10S |
|
功 耗 |
<1VA (每相) |
|
阻 抗 |
>400kΩ |
|
精 度 |
RMS測量，精度等級±0.2% |
|
電
流 |
額定值 |
AC5A（或AC1A）（訂貨時請注明） |
|
過負荷 |
持續：1.2倍，瞬時：10倍/10S |
|
功 耗 |
<0.4VA (每相) |
|
阻 抗 |
<20mΩ |
|
精 度 |
RMS測量，精度等級±0.2% |
|
頻 率 |
40~60Hz，精度±0.02Hz |
|
功 率 |
有功、無功、視在功率，精度±0.5% |
|
電 能 |
四象限有功、無功電度，4時段分時電度
精度：有功電度±0.5%，無功電度±1% |
|
顯 示 |
可編程設置、切換、循環 LCD顯示 |
|
電能脈沖 |
脈沖輸出 |
2路電能脈沖光耦輸出（有功、無功電度脈沖，可選功能） |
|
脈沖常數 |
默認3200imp/kWh，用戶可設定 |
|
開關量
輸入 |
輸入形式 |
4路，光耦隔離，無源空接點輸入 （4DI，可選功能） |
|
隔離電壓 |
2500Vrms |
|
開關量
輸出 |
輸出形式 |
2路，機械觸點（無源） (2DO，可選功能） |
|
開關電壓 |
最大：250V AC，30V DC |
|
開關電流 |
最大：5A |
|
通訊 |
接 口 |
RS485 |
|
通訊協議 |
ModBUS-RTU |
|
波 特 率 |
4800/9600bps可設置，偶校驗/奇校驗/無校驗可設置 |
|
輔助電源 |
工作范圍 |
AC或DC 80V～270V |
|
功 耗 |
≤2VA |
|
環境 |
工作溫度 |
-20℃～55℃ |
|
儲存溫度 |
-40℃～85℃ |
|
相對濕度 |
0～95％，不結露 |
|
安全性 |
絕緣強度 |
輸入/輸出/外殼/電源之間：2kV Acrms，1分鐘 |
|
電
磁
兼
容 |
靜電放電抗擾度 |
IEC-61000-4-2，4級，測試電壓：8kV |
|
電快速瞬變
脈沖群抗擾度 |
IEC61000-4-4，4級,測試電壓：輸入2kV；輔助電源4kV |
|
浪涌（沖擊）抗擾度 |
IEC61000-4-5，4級，測試電壓：共模4kV |
|
電源電壓突降和中斷 |
GB/T 17626.11，3級 |
|
工頻磁場和阻尼
振蕩磁場抗擾度 |
GB/T 17626.10，3級 |
|
振蕩波抗擾度 |
GB/T 17626.12，3級 |
|
外形
重量 |
尺 寸 |
96mm×96mm×97mm（長×寬×深） |
|
重 量 |
0.4kg |
