當前位置:首頁 > 產品展示 > 科研教學類

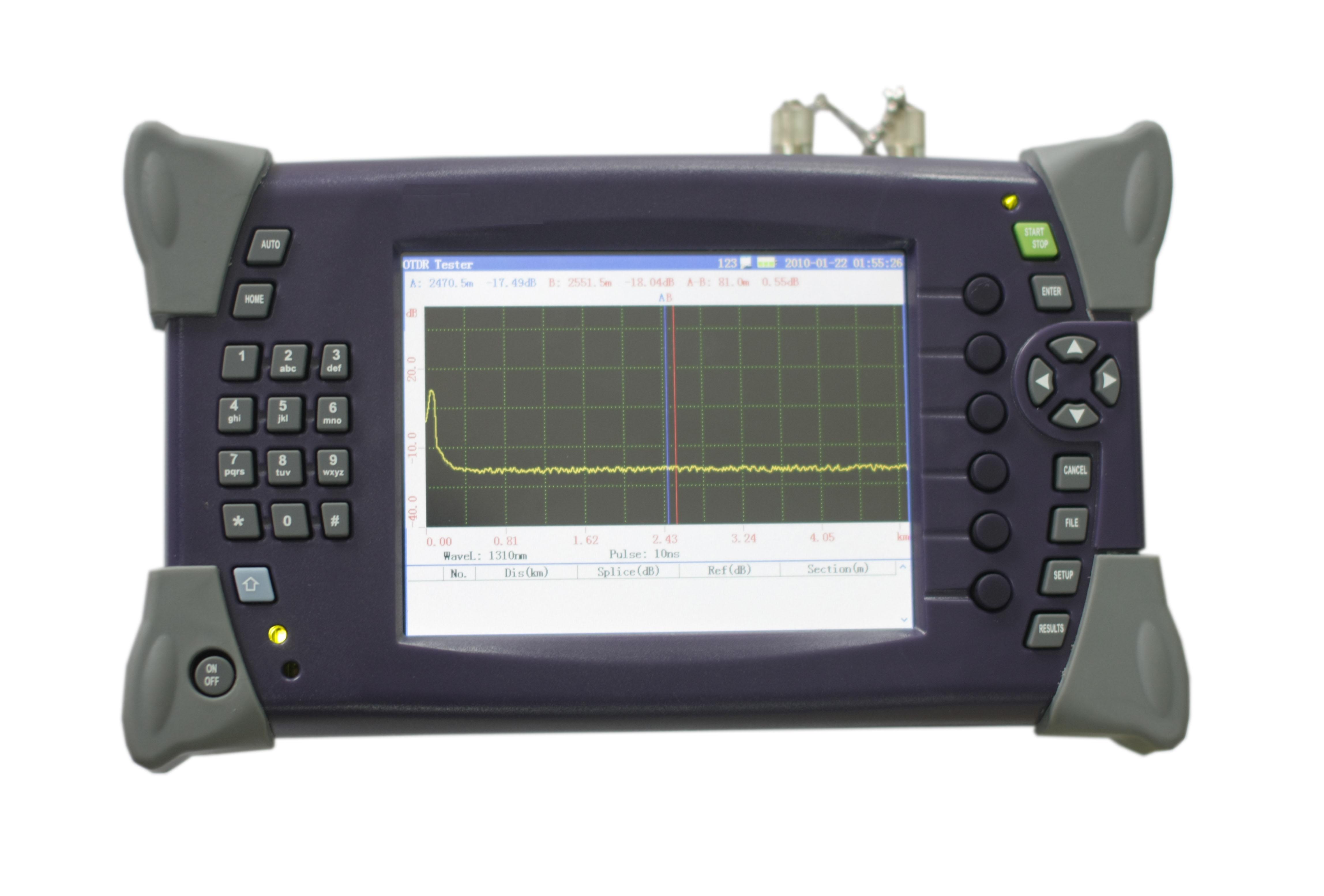

掌上型光時域反射計

產品型號：SZ-OTDR-4000

產品概述:

掌上型光時域反射計 型號：SZ-OTDR-4000

SZ-OTDR-4000掌上型光時域反射計是新一代掌上型智能化光纖通信測量?jī)x器，能顯示光纖及光纜的損耗分布曲線，測量光纖及光纜衰減系數、兩點間損耗和接頭損耗，測量光纖及光纜長度、兩點間距離，確定光纖及光纜連接點、故障點和斷點的位置。廣泛應用于光纖通信系統的工程施工、維護測量及緊急搶修；光纖光纜的研制與生產測量等。

1.主要功能：

測試光纖長度。

測試光纖曲線上任意兩點間距離。

測試并顯示曲線上任意兩點間損耗（dB）。

測試并顯示曲線上連接點的連接損耗（dB）。

測試反射損耗值。

連接點自動搜索功能。

測試波形存儲。

智能電池電量指示功能。

實時測試功能，方便觀察光纖實時對接效果。

2．主要特點

掌上型、重量輕、便于攜帶、堅固耐用

彩色LCD顯示

數據可通過USB線上傳到PC

智能電池電量指示及電池低電壓自動關機功能

視窗界面，中英文操作界面

VFL可視故障定位功能

3．技術指標

儀表型號	SZ-OTDR-4000
中心波長	1310nm/1550nm±20nm
動態范圍	28/26 dB
適用光纖類型	單模
測距準確度	±(1m+取樣間隔+0.003%×距離)(不包括折射率置入誤差)
最高測距分辨率	0.25m、0.5 m、1 m、2 m、4 m、8 m、16m
測損耗準確度	±0.02dB/km（單模）
最高測損耗分辨率	0.25m
最小事件盲區	1.6m（單模）
VFL輸出功率	>1.5mW
測量量程	4、8、16、32、64、128、256km(單模)；
測量脈寬	10、30、80、160、320、640、1280、5120、10240ns
損耗閾值	0.01dB
采樣點數	7001
線性度	0.05dB/dB
波形存儲容量	1000幅
折射率設置范圍	1.00000～2.00000
光纜修正系數范圍	0.80000~1.0000
LCD顯示	640×480、5.7英寸彩色LCD
接口	USB
光輸出接口	FC/UPC(標配，可選配萬能接頭)
電源	AC/DC適配器：電壓允許范圍：100V～240V(1.5A)，頻率允許范圍：50/60Hz 直流：15V～20V(2A) 內部鋰電池：7.4V，4400mAh，電池工作時間：10小時(常溫)3
界面語言	簡體中文/英文一鍵切換
環境適應性	工作溫度：0℃～40℃(電池充電：5℃～40℃) 存儲溫度：－40℃～70℃(不包括電池) 相對濕度：5%－95%，無結露
外型尺寸	210mm×100mm×60mm
重量	約1kg
