基樁動測儀
產品型號：BZBL-P810A
|
| 產品概述: |
|
基樁動測儀 型號：BZBL-P810A 1．產品簡介 BZBL-P810A基樁動測儀，利用反射波法檢測基樁完整性，判定樁身缺陷的程度及位置。可用于測試灌注樁和打入樁，也可以用于頂面是暴露的（如橋墩等）的測試。 敲擊設備 對不同長度、不同類型的基樁，需采用不同材料、不同能量的激振設備。 2．性能特點： 超大觸摸屏設計,界面友好，操作簡單，一切從實際工程檢測的需要出發，易學易用； 雙通道同時采集，每根樁測試多個方位時，極大地提高了工作效率； 全新的小波分析處理，能夠有效提取樁底反射信號，達國外先進水平； 系統高保真設計，確保原始采集波形不失真，一根樁可存儲若干道信號； 現場實時對檢測波形進行平滑、積分、濾波、指數或線性放大等處理； 可以對信號進行疊加平均，去除“噪聲”信號，可隨時查看疊加信號，剔除質量較差的信號； 文件按工程®樁分級管理，直觀、方便，可以方便地查看、添加、刪除工程或樁的測試數據； 標準USB接口，支持移動存儲、也可用U盤進行軟件升級, , ，方便、可靠； Windows平臺下的分析軟件功能全面，界面友好；打印設置靈活，可以打印預覽并輸出處理結果；可以隨時調用幫助系統，指導操作，查看相關檢測規程；可生成檢測報告。 3．依據標準 中華人民共和國建筑工業行業標準《基樁動測儀JG/T 3055-1999》 基樁動態測量儀檢定規程（JJG930—1998） 建筑基樁檢測技術規范（JGJ 106-2003） 公路工程基樁動測技術規程（JTG/T F81-01-2004） 鐵路工程基樁檢測技術規程（TB 10218-2008） 廣東省基樁反射波法檢測規程（DBJ 15-27-2000） 深圳地區基樁質量檢測技術規程（SJG 09-2007）

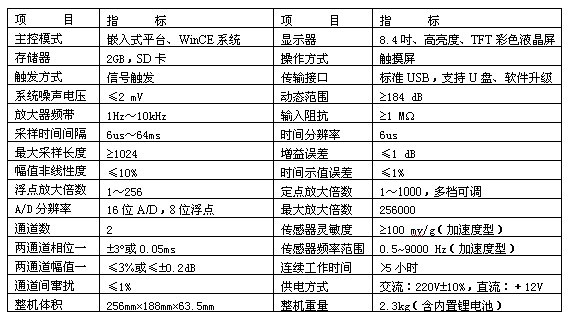

4．技術指標
5．Windows平臺反射波測樁分析軟件
該軟件主要用于對BZBL-P8系列基樁動測儀檢測基樁完整性的數據進行分析處理。
6．軟件功能：
對工程中所有檢測基樁的工程信息、基樁信息及其多次測試所得的多條波形數據等進行管理；
可以獲取工程中所有檢測基樁的統計信息（最小波速、最大波速、平均波速，Ⅰ、Ⅱ、Ⅲ、Ⅳ類樁的數量等），并生成Excel格式的匯總表；
可以對檢測波形進行平滑、積分、濾波、指數或線性放大等處理，使波形中的有用信息更加突出；還可對波形進行幅值譜或功率譜分析，對基樁完整性進行輔助分析；
可以方便地對波形進行縮放、拉伸、壓縮、移動、旋轉等；
可以方便地設置樁頭、樁底及缺陷位置，并將結果保存；
當分析處理不妥時，可以隨時恢復原始波形，重新進行處理；
可將基樁檢測波形、譜圖及樁形示意圖保存為位圖格式，以便用其他圖形處理軟件處理；
打印預覽、打印輸出處理結果；
可以自動生成Microsoft Word格式（擴展名為DOC）的檢測報告文檔，用戶只需略加修改就可以完成檢測報告；
圖形打印工具軟件可以成批打印輸出各種不同格式的圖形，可任意調整一頁紙上打印的行數與列數；
系統內置即時幫助系統，提供操作指導。
|
|
