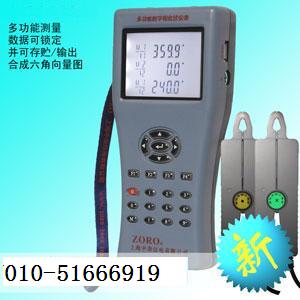

多功能雙鉗數字相位伏安表 型號：ZY-MG2000D型
多功能雙鉗數字相位伏安表 是最新推出的、目前國內市場上唯一具有多功能測量、按鍵式操作、自動切換量程、實測數據保持、測量數組貯存、配有通訊軟件、可通過儀器接口上傳 數據實現大容量存貯、且可輸出打印報表或相位圖的雙鉗數字相位伏安表。
該儀表非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。
多功能雙鉗數字相位伏安表 是一款全數字化、多參數工頻測量儀器，技術內核采用高性能A/D轉換器，并應用了先進的計算機技術，線路結構簡單，部件少，可靠性高，內置高性能Li離子可充電電池，無需外接電源即可工作。
該儀器以直接交流采樣法實現對工頻電力參數的測量，[電壓有效值(U1、U2）、電流有效值（I1、I2），相位（ØU1U2、 ØI1I2、ØU1I1、ØU2I2、ØU1I2、ØU2I1)、有功功率（P）、無功功率（Q）、工頻頻率（F）、功率因數（PF）]并可配置CT變比測量功能。
 產品特點
 |
手持式結構，大屏幕65X50液晶顯示，多數組同屏顯示測量參數和儀器工作狀態。 |
|
儀器在5mA-10A范圍內準確測量單相、三相三線、三相四線系統的電壓與電壓（U-U）、電壓與電流（U-I）、電流與電流 （I-I）之間的各種相位關系和相位角(ØU1U2、 ØI1I2、ØU1I1、ØU2I2、ØU1I2、ØU2I1)。電流、電壓在量程范圍內測相時，不用更換量程，儀器可自動識別。 |
|
微功耗設計，可充電電池供電，低電壓提示；具有背光顯示功能，當前數據保持功能。 |
|
直接功能鍵操作，功能選擇方便；全部量程自動切換，無需換檔即可測量電壓、電流、相位、功率（P、Q、S）、功率因數。 |
|
同屏多參數顯示儀器的工作狀態和被測參量。 |
|
儀器可能保存100組測量數據，配數據傳輸接口和上位機輸件。 |
功能簡介
|
大屏幕，顯示界面直觀、清晰�？� |
|
儀器測量精度高，測量范圍寬。直接功能鍵操作，無須換檔自動檢測量程。 |
|
儀器電流幅相特性平坦,可在5mA-10A范圍內準確測量U-U、U-I、I-I各相相角（相位）。 |
|
儀器電壓雙通道對稱設計,輸入回路絕緣隔離,不會造成被測線路短路以至燒毀儀表等危及人身安全的事故。 |
|
儀器可直接測量并顯示電壓、電流真有效值、顯示電壓與電壓、電壓與電流、電流與電流的各種相位關系，實時測量有功功率、無功功率、頻率及功率因數。并可檢測判別變壓器的接線組別。 |
|
儀器配置尖嘴型鉗形電流互感器,鉗頭尖,測量精度高,抗干擾能力強,在排線密集的場合使用尤其方便。 |
|
儀器內置充電鋰電池供電，可連續工作30小時，無需外接電源。并具有欠電指示功能，功耗小于5mA。 |
|
儀器內置萬年時鐘芯片，可準確記錄檢測時間，方便本機數據的查詢。 |
|
儀器內置大容量存貯器，能保存100組測量數據，可通過面板上的功能鍵直接查閱已保存的數據組。 |
|
儀器配有USB接口，可方便的將儀器測量數據存入上位機（PC機）進行分析、管理或形成打印報告存檔。 |
|
儀器體積小，重量輕，流線 超小流線型結構，防脫落腕帶設計方便現場攜帶使用。 |
技術指標（1）
-
基本誤差（在參比條件下的誤差極限）
1.1 參比條件：
|
溫度 |
20℃±5℃ |
|
濕度 |
<65% |
|
正弦波失真度 |
≤1% |
|
頻率 |
50±2Hz |
|
導線位置 |
鉗口中心 |
|
相角測量 |
電壓 |
電流 |
|
100V±25V |
1A±0.2A |
1.2 基本誤差極限：
|
功能 |
量程或范圍 |
分辨率 |
誤差極限 |
|
相位 |
0～360° |
０.1° |
１° |
|
電壓 |
0～500V |
０.０1V |
±(0.3%RD+0.2%RG) |
|
電流 |
５mA～10A |
0.1mA |
±(0.3%RD+0.2%RG) |
| 頻率 |
45.00Hz～65.00Hz |
0.01Hz |
±0.02Hz
注：鐵路用戶可選25Hz～65Hz |
| 功率 |
220V±40V |
0.1W |
±(0.3%RD+2） |
| 功率因數 |
220V±40V |
0.001 |
±0.010 |
-
電壓量程：0~500V 分辨率：0.01V
-
電流量程：5mA~10A 分辨率：0.001 A
-
相位測量：0~360°準確度：1.0°
-
電壓、電流、有功功率、無功功率測量準確度等級：0.5級
-
供電電源：內置鋰電池(1600mAh/3.7V)供電(配專用適配器)
-
頻率影響：信號在 45Hz~65Hz 范圍內 < ±0.04%
-
溫度影響：在 -10℃ ~ +40℃ 范圍內< ±50ppm
-
外形尺寸和重量：
主機：186x85x41（mm） 重量：260g
鉗表：142x42x18（mm） 重量：190g/只
技術指標 （2）
-
輸入阻抗
2.1 電壓測量時全量程2MΩ
2.2 相位測量時，電壓端輸入阻抗>500kΩ
-
工作條件
|
溫度 |
濕度 |
相位測量 |
頻率 |
|
電壓幅值 |
電流幅值 |
|
0℃～40℃ |
≤80% |
1V～500V |
5mA～10A |
40Hz～60Hz | |
3.1 附加誤差
3.1.1 在相角測量時，電流、電壓在各自的規定的工作條件范圍內取值時，由此引起附加誤差不大于基本誤差極限。
3.1.2 在測量電流時，導線離開鉗口中心位置，引起的附加誤差不大于基本誤差極限。
-
安全指標
4.1 耐壓
儀表線路與外殼之間耐受50Hz正弦波電壓1000V，歷時1分鐘。輸入端U1（或I1）與輸入端U2（或I2）之間耐受50Hz正弦波電壓500V，歷時1分鐘。
4.2 絕緣
儀器線路與外殼之間，測相時兩路輸入端之間，其絕緣電阻不小于100MΩ.
-
配套使用《雙鉗數字相位伏安表數據管理軟件》可生成向量圖，并可編輯生成A4幅面實驗報告。
|
