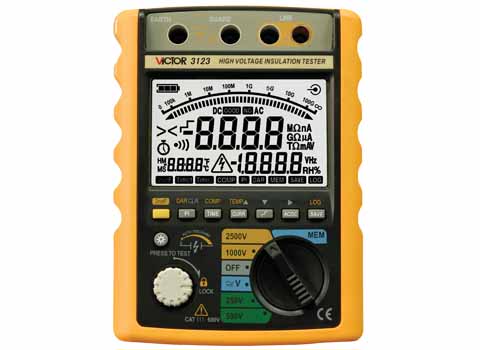

3123絕緣電阻測試儀簡介
基本功能
4個量程高壓絕緣電阻檢測：
250V、500V、1000V 、2500V
交直流電壓測量：DC：0～±1000V AC：30～600V（50/60Hz）
測量顯示最大9999字，36段條形圖顯示
測量速率約0.5次/秒
高壓絕緣電阻檢測自動量程
PI（極化指數）、DAR（吸收比）自動測量
連續測試功能
設定測試時間TIME功能
自動放電功能
步進電壓測試、溫度測量、泄漏電流顯示
實際輸出電壓值與測量絕緣電阻值同時顯示
內置實時時鐘，可為記錄和測量工作提供準確計時
兩種操作方便的數據記錄功能：手動記錄和自動記錄，并可方便的查詢記錄數據
采用面板校準技術，無需打開機殼便可進行校準
可用堿性電池、Ni-Hi電池或電源適配器供電，電池倉門可方便更換電池
具有自動背光關閉和自動電源關閉功能
大屏LCD顯示，帶白色LED背光
儀表通過隔離USB接口與計算機通訊，并可通過計算機操作儀表
簡便的人機操作，便攜、堅固適合現場使用。
基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%讀數+LSD））
絕緣電阻測試
|
3123
|
√
|
√
|
√
|
√
|
|
額定電壓
|
250V
|
500V
|
1000V
|
2500V
|
|
測量范圍
|
0.0～99.9MΩ
100～999MΩ
1.00～2.50GΩ
|
0.0～99.9MΩ
100～999MΩ
1.00～5.00GΩ
|
0.0～ 99.9MΩ
100～999MΩ
1.00～9.99GΩ
|
0.0～99.9MΩ
100～999MΩ
1.00～9.99GΩ
10.0～99.9GΩ
|
|
開路電壓
|
DC 250V
+ 20% ，-0%
|
DC 500V
+ 20% ，-0%
|
DC 1000V
+ 20%，-0%
|
DC 2500V
+ 20%，-0%
|
|
額定測試
電 流
|
0.21MΩ負荷時
1mA--1.2mA
|
0.5MΩ負荷時
1mA--1.2mA
|
1MΩ負荷時
1mA--1.2mA
|
2.5MΩ負荷時
1mA--1.2mA
|
|
短路電流
|
約1.3mA
|
|
精確度
|
±5%rdg ± 3dgt / ±20%(100GΩ以上)
|
電壓監視顯示（絕緣電阻量程）
0～5000V(分辨率 1V)：±2%rdg±3dgt
泄漏電流測量
|
電流量程
|
測量范圍
|
精確度
|
|
5uA
|
0.000～5.250uA
|
±10%rdg±5dgt
|
|
50uA
|
5.00～52.50uA
|
±2.5%rdg±5dgt
|
|
250uA
|
50.0～262.5uA
|
±2.5%rdg±5dgt
|
|
1500uA
|
250～1500uA
|
±2.5%rdg±5dgt
|
電壓測試
|
|
直流電壓
|
交流電壓
|
|
測量范圍
|
0～±1000V
|
30 ～600V(50/60Hz)
|
|
分辨率
|
1V
|
|
精確度
|
±2%rdg±3dgt
|
溫度測量
|
測量范圍
|
精確度
|
|
0.0～25.0℃
|
±1℃
|
|
25.0～70.0℃
|
±2.℃
|
一般特性
工作溫度及濕度
0 to 40℃（不結露 ≤10℃），≤85%RH
儲存溫度及濕度
-20℃ to 60℃，≤90%RH
工作海拔
≤2000m.（室內使用）
額定瞬變過電壓
6KV（50×1.2 us）第Ⅰ、第Ⅱ、第Ⅲ類測量峰值
絕緣阻抗及耐電壓
1000MΩ或更大/DC1000V（在電路和外殼之間）
AC8320V(50/60Hz)/5秒 (在電路和外殼之間)
震動及沖擊
隨機性2g，5到500Hz
1米落下測試
校準周期及預熱時間
為保證本表精度，其校準周期為一年
開機預熱時間大于10分鐘
顯示及背光
段式LCD多區域顯示：63.7×104.7mm
白色LED背光，可設定背光時間0～3600秒
電源
8 x 1.5V LR14、Size：“C”堿性電池供電
8 x 1.2V R14 Size：“C” Ni-Hi電池供電
外接專用直流12V電源適配器
自動關機操作：可設定自動關機時間0～60分鐘
尺寸及重量
尺寸（L × W × H）： 210 × 155 × 95（mm） ，
重量：約1750g
附件
專用高壓測試線 一套
堿性電池(LR14) 8節
使用說明書 一本
攜帶箱 一個
12V電源適配器 一個
USB通訊線 一根
配套光盤 一張
