斑馬法檢測儀
 |
斑馬法檢測儀
產品型號：BM-8
|
| 產品概述: |
|
BM-8 斑馬法檢測儀是依據中華人民共和國國家標準GB11614-
2009<<平板玻璃>>的技術要求而設計制造，用于檢測浮法玻璃的光學
變形角(斑馬角)的測試儀器，是浮法玻璃生產企業的必備質檢設備，
同時適用于各級玻璃質檢機構。
原理及框圖

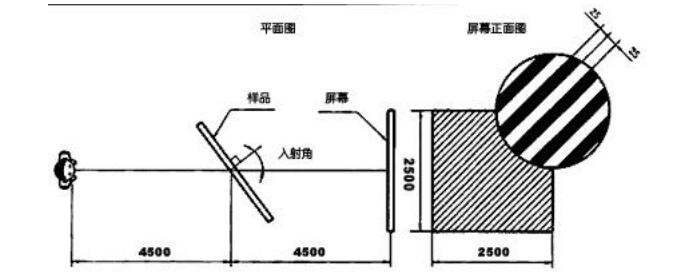

BM-8型斑馬法檢測儀的原理示意如圖，它由斑馬燈箱幕、帶有刻
度的轉盤和控制柜組成，照明燈箱將斑馬幕均勻地照明，觀察者在距
幕9米的位置，通過控制臺按鈕來控制轉盤的正轉和反轉，旋轉立于玻
璃支架上的玻璃樣品，透過玻璃樣品觀察斑馬條紋的變形情況，測出
斑馬紋變形的臨界角(玻璃與斑馬幕平行線的夾角)，此時轉盤上顯示
的角度即是該片玻璃樣品的光學變形角
規格和主要技術參數
1. 燈箱照明：背照LED
300W
2. 斑馬幕尺寸：2400×1200mm
3. 斑馬條寬度：25mm
4. 刻度盤精度：1°
5.轉盤旋轉方式：電動
6.角度觀察方式：轉盤刻度盤觀察
7.設備附帶望遠鏡
|
|
