絕緣電阻表檢定裝置/絕緣電阻表檢定儀
 |
絕緣電阻表檢定裝置/絕緣電阻表檢定儀
產品型號：HAD-LGZ92E
|
| 產品概述: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

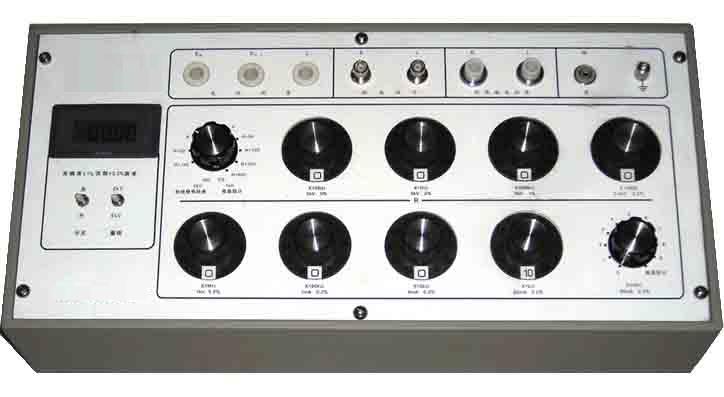

絕緣電阻表檢定裝置/絕緣電阻表檢定儀 型號；HAD-LGZ92E
一、概述
HAD-LGZ92E型絕緣電阻表檢定裝置是依據JJG622-97絕緣電阻表（兆歐表）檢定規程、JJG690-2000高絕緣電阻表（高阻計）檢定規程和JJG166-93直流電阻器檢定規程等有關文件研制生產的。該裝置設計有獨立的泄漏屏蔽端鈕，在測量過程中無明顯不穩定及短路、開路現象，可以作為檢定各種型號指針式兆歐表和數字式兆歐表的電阻值，及絕緣電阻表的開路電壓、中值電壓和峰值電壓。為拓寬使用范圍，本裝置為滿足檢定高阻計的檢定需要，增設了檢定高阻計的電阻輸出端電壓測量端鈕，并擴大了電阻測量范圍。
二、主要技術條件
1. 等級及工作電壓（電流）
1.1 電阻輸出部分
1.1.1 可調電阻（共用電阻）部分
1.1.2 固定電阻部分
1.1.2.1 檢定兆歐表
1.1.2.2 檢定高阻計
2. 調節范圍
2.1 用作檢定兆歐表標準時調節范圍為100Ω～250GΩ
2.2 用作檢定高阻計標準時調節范圍為1kΩ～1.05TΩ
3. 電壓測量部分
3.1 量 程: 20V、200V、2kV、5kV
3.2 準 確 度: ±0.5 % 讀數±0.1 %滿度
3.3 顯 示: 四位半、液晶顯示
3.4 供電電源: DC 9 V
3.5 峰值電壓測量回路滿足JJG622-97檢定規程中圖3的要求
4. 使用環境條件
4.1 參 考 溫 度 范 圍： 20～25℃
4.2 標稱使用溫度范圍： 18～28℃
4.3 參 考 相 對 濕 度： 40%～60%
4.4 標稱使用濕度范圍： 25%～70%
5. 電阻變差極限
在參考條件下，由單一影響量發生變化引起的變差：
★ a為高壓高阻箱電阻盤準確度等級
6. 絕緣電阻
檢定裝置中電阻輸出部分的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。
7．絕緣強度
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓11kV并歷時1min的試驗而無擊穿與飛弧現象。
8．電阻輸出端的殘余電阻＜0.1Ω，其變差＜0.01Ω。
9．外形尺寸： 495mm×240mm×140mm
10．重 量： 5kg
|
|
